今天和各人初步相识一下一种根基且常见的防雷装置——浪涌；て，也叫SPD。

浪涌；て鳎SPD）是一种用于限度瞬态过电压和泄放浪涌电流的装置，；さ缙璞该馐芾谆骰虻缌ο低乘脖涞惹趾。单一来说就是，泄放瞬间高电压的装置，预防电子设备被瞬时高压电败坏。

浪涌；て鞣⒃从19世纪末的羊角形间隙，最初用于架空输电线路防雷。20年代出现铝、氧化膜、丸式浪涌；て；30年代管式浪涌；て；50年代碳化硅防雷器，70年代金属氧化物浪涌；て鳎ㄒ匝姑舻缱栉恚┏鱿，不仅用于限度雷电过电压，也用于限度系统操作产生的过电压。1992年以来，以德、法为代表的工控尺度35mm导轨卡接式可拔插SPD防雷？榇蠊婺Ｒ胫泄，随后美、英的一体化箱式电源防雷组合也进入中国，形成了当前主流的浪涌；は低。

它宽泛用于电力系统、通讯基站、工业自动化、数据中心、民用构筑、交通运输、新能源系统、石油化工、医疗设备、安防监控、智能楼宇等场所。单一来说，有电力系统的处所都合用。

浪涌；て饕勒沼么捶直，大体上可分为两类：

一、电源线路SPD：

用于互换/直流电源系统，按冲击试验分为I级（防直击雷）、II级（防感应雷）和III级（终端；ぃ。例如I级用于主配电柜，II级用于分摆布电箱，III级用于插座或设备端口。

电源线路SPD极度常见，但只有在分歧的电力系统等级中匹配相宜的浪涌；て鳎SPD），能力起到；ぷ饔。浪涌；て鞯难⌒托枳酆纤伎挤阑さ燃丁⒌缙问⑾低称ヅ浼盎肪吵煞，通常来说按“分级防护+参数适配”准则选择。

确定防护等级（按装置地位）

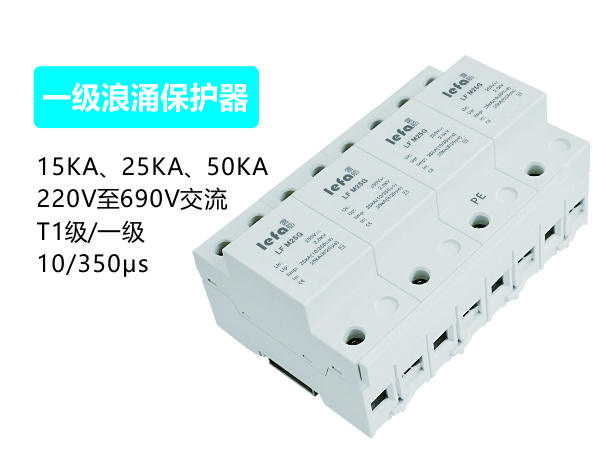

一级防护（Type 1/T1）：用于构筑物总配电箱或电源入口，招架直击雷/高能浪涌。需满足10/350μs波形冲击试验，冲击电流（Iimp）≥12.5kA（高风险场所如通讯基站需≥25kA），电压；に剑Up）≤1.5kV。

二级防护（Type 2/T2）：用于楼层配电箱或设备前端，钳造残存浪涌。需满足8/20μs波形冲击试验，标称放电电流（In）≥20kA（工业场景需≥40kA），最大放电电流（Imax）≥40kA，Up≤1.7kV。

三级防护（Type 3/T3）：用于终端设备（如精密仪器、IT设备），提供精密；。需满足1.2/50μs+8/20μs组合波试验，Imax≤20kA，Up≤1.2kV（精密设备需更低）。

关键参数匹配：

最大持续工作电压（Uc）：需高于系统最高运行电压（如380V三相系统选≥440V，单相220V系统选≥275V）。直流系统Uc约为额定电压的1.5倍。

通流容量（In/Imax/Iimp）：凭据装置地位和雷击风险选择（一级防护需高Iimp，二级需高Imax）。例如家用场景In=5–20kA，工业场景In≥20kA。

电压；に剑Up）：必须低于被；ど璞傅哪统寤鞯缪梗ㄈIT设备Up＜1.5kV，精密设备Up≤1.2kV）。Up越低；ぴ胶，但需预防误作为。

响应功夫（tA）：通常≤25ns，精密设备选≤10ns。

另表还应试虑其他方面的成分例如：

电网类型：TT/TN-S系统推荐“3+1”或“4P”配置，TN-C系统推荐“3P”配置5916。

环境成分：户表选IP65防护等级，高温/低温环境选宽温型（-40°C～+85°C），湿润环境需防锈蚀设计5812。

信号线路：需匹配传输速度（如千兆以太网≥100MHz）、接口类型（如RJ45/M12）、插入损耗（＜0.5dB梦想）

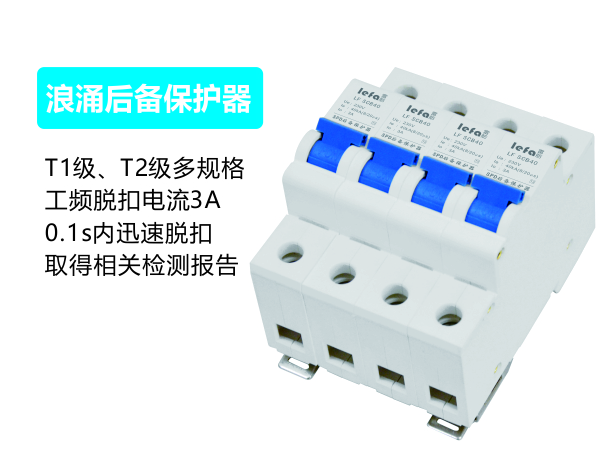

此表，在现实的装置中，我们是要求浪涌；て鳎SPD）搭配后备；て(SCB)装置的。由于SPD在泄放雷电流后可能失效（短路/热击穿），若无SCB会引发火警或系统短路；SCB能在SPD异常时急剧堵截故障电流，隔离故障SPD，保险主回路供电陆续性。并且国际尺度IEC 61643-11及国标GB/T 18802.11均强造要求SPD必须建设专用SCB。

装置时，将SCB串联装置于SPD前端，即电源进线→SCB→SPD→负载。同时衔接线尽量短直（长度≤0.5m），削减引线电感；接地线≥16mm?铜线，相线/中性线≥6mm?铜线。准则上每个SPD均需单独配套SCB（预防共用），多级SPD（I级+II级）需逐级单独；。

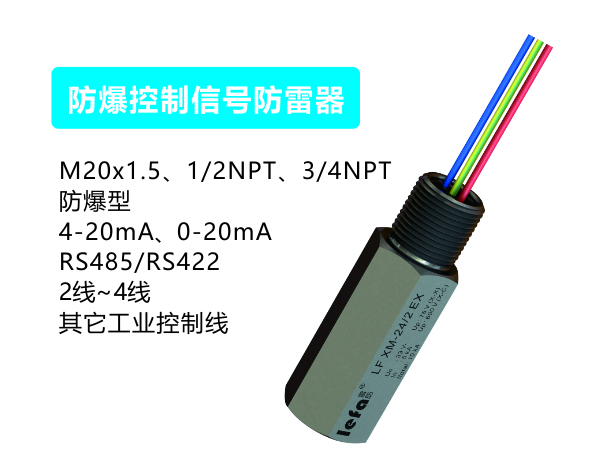

二、信号线路SPD：

用于电信及信号网络（如数据线、通讯线路），提供串接限流或并联分流；。

信号线路SPD通过气体放电管、压敏电阻等非线性元件将浪涌电压钳位至安全水平，工作频率覆盖直流至超高频段。其主题职能是防御瞬态过电压和浪涌电流对精密电子设备的侵害，当信号线路产生瞬时高压脉冲时，SPD能急剧响应（纳秒级），将过电压沟通至接地系统，同时将线路电压限度在设备可接受的安全领域内。

与电源用SPD相比，信号用SPD传送的是信息而非能量，其次它工作频率领域广，从直流到超高频段；并且工作电压较电源用SPD更低；同时更加关注传输机能查核，不能影响信号传输。由于电路阻抗高，浪涌电流/电压量值通常较幼。

信号线路SPD的类型按多种维度分类，可分为以下几种：

按试验波形：雷电流SPD（10/350波）和浪涌SPD（组合波和8/20波）

按传输信号类型：音频线路、视频线路、高频线路、数据线用SPD

按装置地位：固定衔接装置钟注插头/插座钟注设备输入口SPD

按利用场所：通讯网络、现场总线、丈量/节造、馈线接口SPD

装置信号线路SPD时需把稳，装置时需确保接地蹊径最短且位于被；ど璞付丝谌肟诖，接地线长度不超过0.5米且截面积≥4mm?，机房接地电阻需≤4Ω并通过铜排实现等电位衔接。

无论是哪一种SPD，都是援手削减财富损失的沉要装置，只有合理当用，防患于未然，才是上上策。
