职能介绍

■实物图

■网络结构

1．独立装置使用

能够独立装置使用，也能够组建网络。LCD直接显示被测值，能够通过监测仪设置报警临界值，还拥有声光报警职能。

2．有线网络系统

有线网络系统通过RS485通讯方式传输数据，由监测仪、监控软件、【通讯器、电源适配器、电脑（以上须用户自备和二次开发）】等组成，适合于1500米近距离接地电阻监测。

■检测道理及利用

1．检测道理

接地电阻在线监测仪丈量接地电阻的根基道理是丈量回路电阻。传感器先给被测接地回路一个激励脉冲信号，在被测回路上感应一个脉冲电势E，在电势E的作用下将在被测回路产生电流I。传感器对E及I进行丈量，并通过公式：R=E/I即可得到被测回路电阻。

2．回路电阻界说

如图：回路电阻蕴含A点对地的接地电阻值、接地引下线金属导体的阻值、金属架空线的阻值、接地引下线与金属架空线之间的衔接电阻值(接触电阻)、B点对地的接地电阻值的综合值。对形成上述回路的接地系统，能够直接装置监测仪监测，若没有形成回路的接地系统，必要增长辅助接地极使其形成回路，再装置监测仪，见后述单点接地系统。

若监测仪测试出的地网A、地网B回路的综合值为5欧，即：RA+RB+R架空线+R接地引下线=5.0Ω，那地网A、地网B两个并联起来对地的现实接地电阻值肯定幼于蹬宗2.5Ω，据此能够判断地网A并联了地网B后的现实接地电阻值是否合格。若地网A、地网B两者加起来的接地电阻值幼于工程尺度要求值，那地网A、地网B都是合格的。

3．金属回路的联结电阻检测

若地网A、地网B在地面上、下都衔接在一路，则接地电阻监测仪测试出的是金属回路的电阻值，其值通常很幼，零点几欧姆，这就是金属回路的联结电阻值，也是等电位电阻值，不是接地电阻值。所以本监测仪也能极度方便地检测金属回路的联结电阻值。

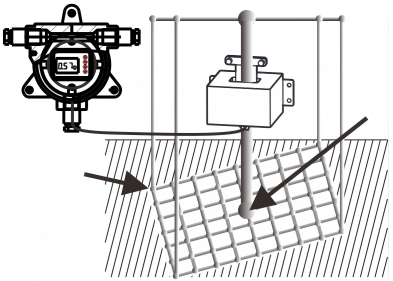

在大型地网中，例如变电站接地、油库接地、楼盘构筑接地等，它们在地下都是一个整体的大型地网，同时有多根接地引下线引出地面，并在地面上也衔接在一路的，如下图。对于这样的大型接地系统，其地网最大对角线距离通常几百米到几千米，测试这样的大型地网的接地电阻是极度麻烦和难题的。若真有其接地电阻不合格，那问题也是出在接地引下线与地网间的衔接地位(图中箭头所指的焊接地位)，工程刷新就是开挖接地引下线地位，再沉新焊接接地引下线。现实是不成能把地下的整个网进行刷新，不然整个地网、地面工程都将推倒沉建，这是不成能的，除非整个工程报废。

所以，对于大型地网，我们能够在主接地引下线和支接地引下线上装置监测仪，监测接地引下线与地下网间的衔接情况就能够了，通过检测其金属回路联结电阻致反判断接地引下线的接地情况。

4．单点接地系统

若地网A、地网B之间若没有架空线，在地面上没有衔接在一路，则地网A、地网B为独立的单点接地。则监测仪不能直接测试单点接地系统的接地电阻值，会显示“OL”溢出符号，暗示超出监测仪的上量限。此时必要增长一个或两个辅助地极，组成回路，再装置监测仪。对于近距离内有2个或2个以上的单点接地系统，能够将各单点接地系统的接地引下线在地面上用金属导体衔接起来，形成回路，再装置本监测仪监测。

5．三点法

下图中，被测试接地极为A，另做的两个辅助地极为B、C。地极A、B、C在地面上衔接在一路。在三个接地极的接地引下线上别离装置一个监测仪，能精确测试出A点的接地电阻值。推算如下：

R1=RA+RB∥RC--------(1)；

R2=RB+RA∥RC--------(2)；

R3=RC+RA∥RB--------(3)。

其中：R1、R2、R3为监测仪的检测了局；RA、RB、RC为三个接地极对地的接地电阻值。通过对上述三个三元方程求解，能够精确得出被测接地极RA的接地电阻值，同时也知路辅助地极RB、RC的接地电阻值及RA、RB、RC三点并联后的接地电阻值。

三点法检测还带来另表一个利益：由于增长的辅助地极B、C是并联于被测接地极A，这样并联后的现实接地电阻值会幼于RA，起到改善被测接地极的作用。RA∥RB∥RC＜RA。现实施工时，辅助地极B、C的接地电阻值要求节造在被测试接地系统工程尺度要求值的10倍以内，若工程要求接地电阻值不能超过4Ω，那么RC＜40Ω、RB＜40Ω，当然RB、RC越幼越好，更能改善被测接地系统。

6．利用

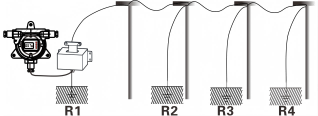

(1).输电系统杆塔接地

它们通过架空位线衔接，组成多点接地系统，检测极度方便，其等效电路见下右图。

其中：R₁为预测的接地电阻，R₀为所有其它杆塔的接地电阻并联后的等效电阻，即R₀=R2∥R3∥R4∥…∥Rn，若n越大(接地址越多)，R₀值越靠近于0，远远幼于R₁，从工程角度能够视R₀=0，这样，监测仪所得的数据就应该是R₁的值。

能够对每个杆塔都装置监测仪，同时测试各杆塔的接地电阻值。

(2).机房、发射塔接地

机房、发射塔接地在野表通常是独立的，将两者衔接起来，组成二点回路，再装置监测仪，如下图。也可另做2个辅助接地极，用三点法监测。

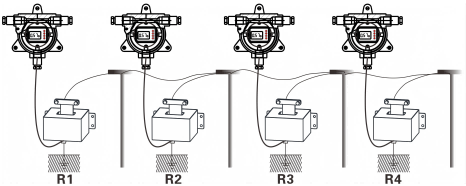

(3).构筑物接地

若R1～R6…Rn在地下是独立的接地体，没有衔接在一路，组成多点接地系统，检测能极度方便检测接地电阻值。若R1～R6…Rn在地下是衔接在一路的，则为单点接地系统，测试接地电阻按单点接地系统进行检测，直接装置即检测金属回路电阻，能够判断接地情况的曲直。

对于大型的构筑地网，监测其接地状态——接地引下线与地网间的等电位值就能够了。由于这类大型地网，若接地出问题只会是接地引下线与地网间的衔接处，所以监测判断等电位值是否合格即可。

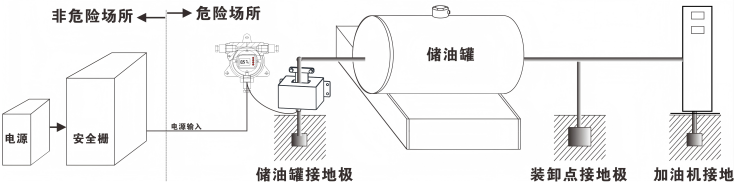

（4）.储油罐、装卸点接地

油站重要设施的接地电阻及衔接电阻，须切合JJF2-2003《接地式防静电装置检测规范》的要求。

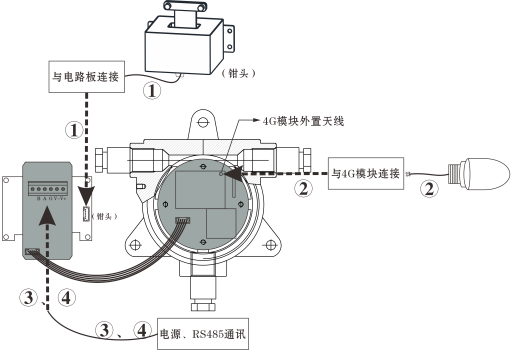

■接线注明

请依照以上端子标识进行衔接

操作步骤:
①.将监测仪穿过监测仪进线孔与电路板衔接
②将4G天线穿过4G天线进线孔与4G？橄谓 (有线通讯时无此步骤)
③.别离将RS485 A、B接入“A”“B”端(“G”端可不接)
④.别离将电源正极、负极接入“V+”“V-”端
把稳：机箱进线孔堵头尚未买通；衔接电源使佚负极切勿错接。
