■产品介绍

智能防雷浪涌监测？椋ǘ嘀澳苄停┚弑咐谆鞔问吐肌⒖亓孔刺嗖狻⑽露日闪俊⑷嗟缤缪辜嗖狻⒔拥刈刺嗖夂蜕璞副砜刂澳。除纪录各类SPD泄放雷击次数表

，雷击环境检测仪还能够对SPD的工作状态、后备断路器状态和SPD的工作温度、SPD漏电流进行监测

，不只能够实时相识设备的工作状态

，还能够监测到的各项数据并利用专利算法推算出SPD的预计寿命。智能防雷监测？榧纯勺橥褂

，也可独立使用

，由本机所提供的数码管/液晶屏查问监测的数值、状态。

■产品用处

防雷在线监测仪用于防雷产品的雷电计数、开关量、漏电流监测、温度、三相电压监测

，正确纪录雷击次数及对防雷器的工作状态及温度的监测。

■产品特点

● 宽电流计数技术

，计数正确

，适合各类防雷装置的泄放计数。

● 通过温度探头对SPD工作温度实时监测

，实时相识SPD的老化情况。

● 拥有漏电流接口

，可采集装置于相线SPD？榈娜嘧畲舐┑缌骰虻ト嗦┑缌。

● 寿命预测通过SPD工作温升、工作状态、漏电流、泄放雷击次数多参数进行

，越发正确

● 可选RS485总线、10/100M网络、433M无线、2.4G无线传输方式

，急剧组网

，仅必要两根通讯信号线就能够成立起一个多点的散布式RS-485网络。

● 开关量状态的监测

，可同时监测防雷器和后备；て鞯墓ぷ髯刺。

● 本地显示及操作

，可通过数码或液晶屏显示及本地按键操作实现对监测设备的查问及操作。

● 供电电路设计有雷电防护线路

，产品工作更靠得住。

● 35mm尺度导轨设计

，接线简易

，装置方便

，实用性强。

● 液晶屏：具备声光报警职能

，可选RS485总线、10/100M网络、433M无线、2.4G无线传输方式

，急剧组网

，仅必要两根通讯信号线就能够成立起一个多点的散布式RS-485网络。

■技术参数

■装置注明

● 智能浪涌监测器装置前必须堵截电源

，严禁带电操作。

● 在线浪涌监测仪可选取35mm导轨式装置

，也能够通过周围的固定孔螺钉装置。

● 防雷智能监测？樽爸檬鼻肫揪葑爸檬疽馔妓鞠谓

，产品各接线端有标签标识

，其中L、N为市电220V

，用于设备主体供电（其中有供电状态监测职能的产品不必要再单独拉线衔接）。请凭据采办产品规格的分歧职能选择相应的连线方式：

雷击计数：1、将雷击计数线圈穿过SPD的接地线；2、将线圈上的两根引线别离接在设备主体的两个“XQ”端子上（正反不分）。

开关量监测：1、将SPD开关量干接点的两根引线别离接在设备主体的“K1”“GND”端子上（正反不分）；2、.将SPD前置；て骺亓扛山拥愕牧礁弑鹄虢釉谏璞钢魈宓摹K2”“GND”端子上（正反不分）；把稳：请不要将SPD的开关量接入“K2”不然会影响SPD寿命显示；接入？故浅９厍氩榭瓷璞感秃怕医踊岜ň；若是是常关产品K2又没有监测对象请将K2和GND短接

温度监测：1、将第一只温度探头的两根引线别离接在设备主体的“W1”“GND”端子上（正反不分）；2、将第二只温度探头的两根引线别离接在设备主体的“W2”“GND”端子上（正反不分）；3、将第一只温度探头贴紧SPD的表表

，第二只温度探头悬挂在空气中。

漏电流检测：将三相（单相）漏电流传感器的“MAX”“GND”“5V”别离接在设备主体的“LDL”“GND”“5V”端子上；

供电状态监测：1、三相系统：取电源线路“A”“B”“C”“N”别离接在设备主体的“L1”“L2”“L3”“N”端子上（火零不成接反

，前方相序不分）；2、单相系统：取电源线路“L”“N”别离接在设备主体的“L1”“N”端子上（火零不成接反）。

接地状态监测：取一根线将SPD接地端和设备主体的“PE”端衔接

通讯接口：产品可提供“485”、“网络”、“无线”三种通讯方式别离对应“RS485”、“RJ45”、“SMA”三种接口：

“485”将“485+”“485-”别离接在设备主体的“A”“B”端子上（不成接反）；

“网络”将“水晶头”接在设备主体的“RJ45座”上；

“无线”将配件中的“天线”接在设备主体的“SMA母头”上

■操作注明

1、按键注明

● “职能”键：单击

，切换液晶屏的显示内容；长按6s

，号令蜂鸣器消音。

● “清零”键：长按6s

，号令雷击计数清零。

● “Reset”键：长按6s

，号令设备复原出厂设置。

2、显示注明

● 雷击计数：上标无显示

，下标显示“0000”~“9999”数字

，数字内容为SPD泄放雷电流次数

● 开关量：上标显示“K”

，下标显示2位字母或数字

，当显示：

“HH”暗示2路开关量正常；

“1H”暗示开关量1报警；

“H2”暗示开关量2报警；

“12”暗示开关量1、2报警

● SPD寿命：上标显示“%”

，下标显示“0”~“100”数字

，数字内容为SPD当前寿命预估

● SPD漏电流：上标显示“mA”

，下标显示“0.00”~“6.00”数字

，数字内容为单相漏电流值或三相漏电流最大值

● 电网电压：上标显示“V”

，下标显示“0”~“255”数字

，数字内容为电网电压值

，显示挨次为“L1-L2-L3”

● SPD温升：上标显示“℃”

，下标显示“0”~“200”数字

，数字内容为SPD温度和环境温度的差值

● 接地状态：上标显示“Ω”

，下标显示1位字母或数字

，当显示：

“H”暗示接地状态正常；

“1”暗示接地状态报警

■产品尺寸图

■装置示意图

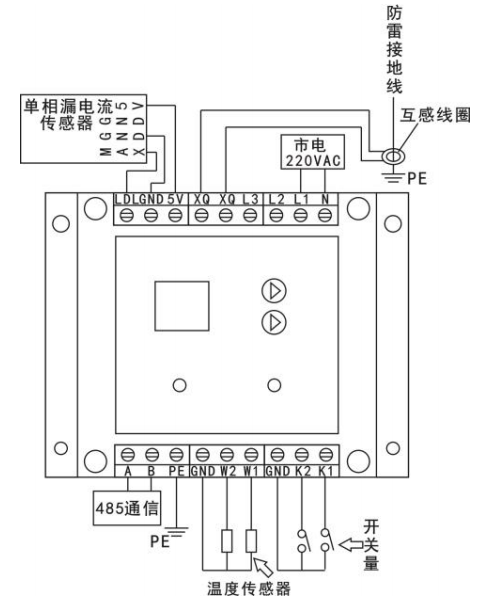

1、单相、液晶屏、四量I型、485

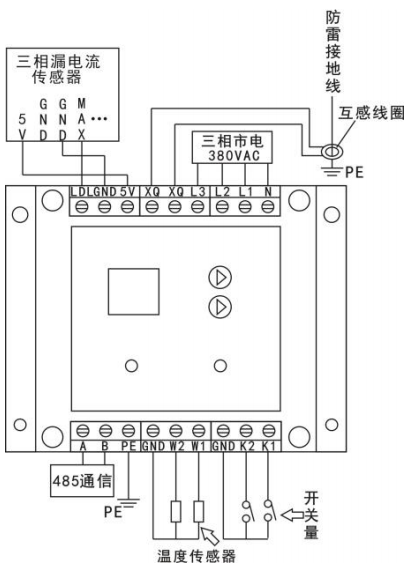

2、三相、液晶屏、四量I型、485

3、三相、液晶屏、四量II型、485

4、单相、液晶屏、五量、485

5、三相、液晶屏、五量、485
