■产品概述

凭据有关尺度（GB18802.1和GB50057）有关划定，SPD回路前端必须串联过电流；さ缙。而市面上现有的通常过电流；さ缙鞫嘤糜诒；ず蠖擞玫缟璞傅娜鄱掀骰蚨下菲，无法与SPD有效协调共同，难以实现防雷；ぶ澳，严沉的甚至会引动怒警的产生。

目前与SPD大量配套使用的熔断器或断路器有以下三点不协调：

1、雷电流冲击时，误分断、易败坏——SPD无法阐扬防雷；ぶ澳；

2、SPD短路时，工频续流不分断——SPD失效或短路时线路电流不大，难以满足熔断器和断路器的分断电流要求，熔断器和断路器不能分断电流，易以至SPD发热自燃，引提议火变乱；

3、雷电流冲击时，残压高——设备防雷；た康米⌒越档。

针对以上产品不协调情况，我司经过持久研发及大量试验验证开发出本系列SPD后备；て鞑，能与SPD有效协调共同，实现防雷；ぶ澳，解决了使用熔断器或断路器作为SPD后备；て鞔嬖诎踩患的问题。

带遥信浪涌后备；て饔SPD共同使用的直接成效是：大雷电冲击下，不分断，确保防雷；ぶ澳苡行Р；SPD产生故障时，幼工频电流流过迅速分断，确保电网和用电安全。

■产品特点

● 大雷电冲击电流不分断、不败坏，确保SPD防雷；び行。

● 故障工频续流分断能力强，确保电网及用电安全。

● 雷电流冲击残压低，提高防雷靠得住性。

● 一级浪涌后备；て鳌⒍级后备；て骺纱Ｐ疟ň涌。

■技术参数

■装置注明

● 装置前必须堵截电源，严禁带电操作。

● 装置时请凭据装置示意图所示衔接，其中L、L1、L2、L3为相线，N为零线，PE为地线，切勿错接。装置实现后，合上SPD专用带遥信浪涌后备；て，查抄工作状态是否正常。

● T2 100-80kA/T1：接好线，通上电源后，按压测试按钮（TEST），SCB浪涌后备；て鞫峡，未通电按压无反映。

● 衔接线要求牢固靠得住，且要求短、粗、直。

■产品尺寸图                                          ■装置示意图

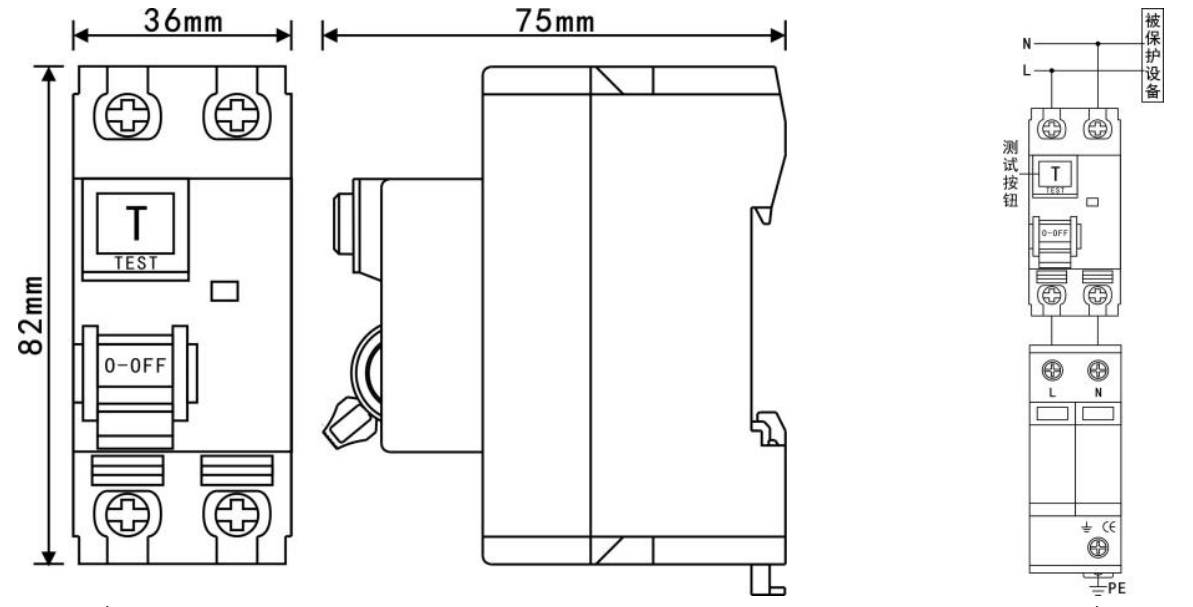

1、2片、T2  40-60kA                                                                       1、2片、T2  40-60kA

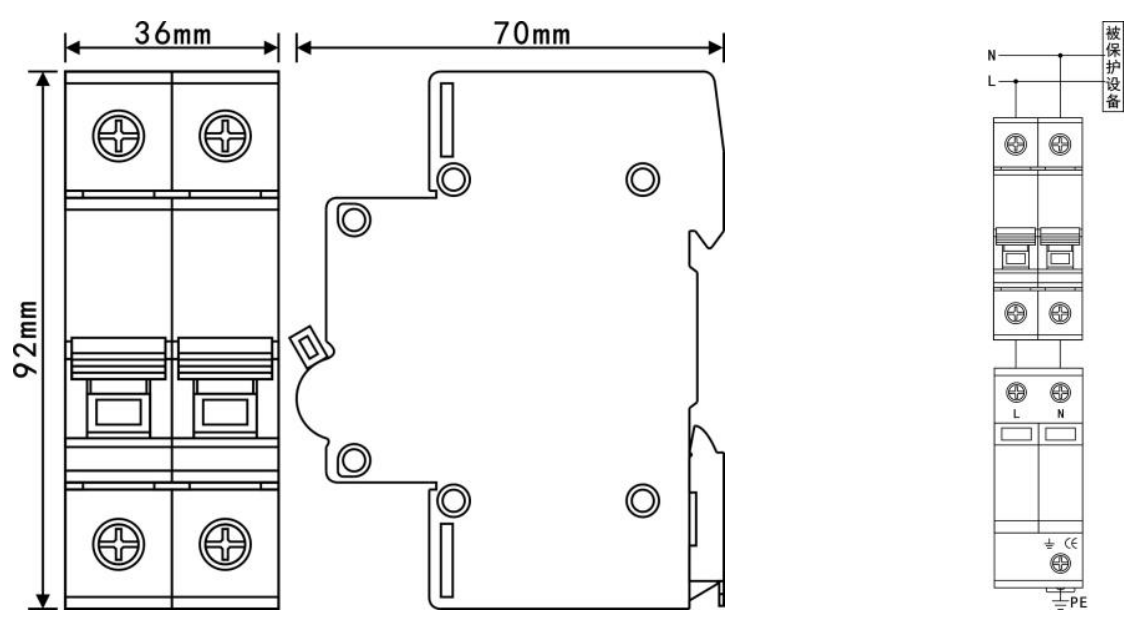

2、2片、T2  80-120kA/4片、T1                                                      2、2片、T2  80-120kA/4片、T1

3、4片、T2  40-60kA                                                                      3、4片、T2  40-60kA

4、4片、T2  80-120kA/4片、T1                                                           4、4片、T2  80-120kA/4片、T1
