■产品特色
●智能接地电阻测试仪丈量领域0.01Ω～2000Ω
●三线、两线丈量法，切合安规
●RS485传输方式
●接地监测合用于输电线路杆塔接地，公路设备接地，形象防雷接地，通讯基站接地，铁路设施接地等
征询热线： 18928848650 ■产品介绍
接地电阻监测仪选取三线法或二线法测试接地电阻，选取均匀值整流法测试接地电压，在线检测、实时监测。并通过串口服务器将RS485信号转换为网络信号，并可凭据提供的MODBUS通讯和谈进行二次开发、组建网络、实现远程多点在线监测等。
智能接地监测仪由超大LCD显示，极度直观 ；能够通过其按键设置报警临界值，拥有声光报警批示 ；可确保各钟场所接地电阻值实时在线监测的高精度、高不变性、高靠得住性。
接地在线检测仪用于输电线路杆塔接地，公路设备接地，形象防雷接地，通讯基站接地，铁路设施接地，构筑仓库接地，电气设备接地等。
■量程和精度
| 丈量职能 | 量 程 | 精度 | 分辨率 |
| 接地电阻 | 0.01Ω～20Ω | ±2%rdg±3dgt (辅助接地电阻100Ω±5%，对地电压＜10V) | 0.01Ω |
| 0.1Ω～200Ω | 0.1Ω | ||
| 1Ω～2000Ω | 1Ω | ||
| 接地电压 | 0～600V AC | ±2%rdg±3dgt | 1V |
■产品用处
接地在线监测用于监测接地引下线的衔接情况、回路接地电阻、金属回路联结电阻。
■产品特点
● 非接触丈量，不影响接地成效和设备的正常运行。
● 内置传感器与电路板，齐全封关，拥有防防尘、耐凹凸温、防腐、阻燃。
● 使用超微晶磁芯，拥有高精度、高不变性和高靠得住性。
● 电源与有线通讯电路设计有雷电防护线路，产品工作更靠得住。
■技术参数
| 名称 | 接地系统监测仪 |
| 型号 | LF JDJ |
| 功 能 | 在线监测接地电阻、接地电压 |
| 电 源 | 尺度：12V±1VDC、400mA Max. 选配：24V±1VDC、220VAC |
| 丈量方式 | 精密三线丈量、简易两线丈量 |
| 丈量步骤 | 接地电阻：额定电流变极法，丈量电流11mA Max，128Hz ； 对地电压：均匀值整流 |
| 数据模式 | 均匀值 |
| 显示模式 | 4位超大LCD显示 |
| 丈量批示 | 丈量中LCD倒计数批示 |
| LCD尺寸 | 128mm×75mm ；显示域：124mm×67mm |
| 仪表尺寸 | 高宽厚：190mm×117mm×54mm |
| 丈量功夫 | 对地电压：约2次/秒 ；接地电阻：约30秒/次 |
| 丈量次数 | 10000次以上 |
| 线路电压 | 丈量对地电压：AC 600V以下丈量 |
| 仪表接口 | 插拔式接线端子：9针端子座 |
| 通讯方式 | RS485(或选配RS232) |
| 换 档 | 自动换档 |
| 数据存储 | 400组，闪动显示“FULL”符号暗示存储已满 |
| 距离功夫 | 自动监测距离功夫设置领域：1～999幼时 |
| 数据查阅 | 数据查阅职能：“READ”符号显示 |
| 溢出显示 | 超量程溢出职能：“OL”符号显示 |
| 功 耗 | 待机: 25mA Max |
| 丈量：400mA Max | |
| 报警提醒 | 声光报警 |
| 防护等级 | 单 ？镮P20，箱式装置IP65 |
| 工作温湿度 | -10℃～40℃ ；80%rh以下 |
| 存放温湿度 | -20℃～60℃ ；70%rh以下 |
| 过载 ； | 测试接地接地电阻时：E-P、E-C各端口间AC 280V/3秒 |
| 绝缘电阻 | 10MΩ以上(电路与表壳之间500V) |
| 耐 压 | AC 3700V/rms(电路与表壳之间) |
| 电磁个性 | IEC61010-4-3，无线频率电磁场≤1V/m |
| 适合安规 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、传染等级2、CAT Ⅲ 300V |

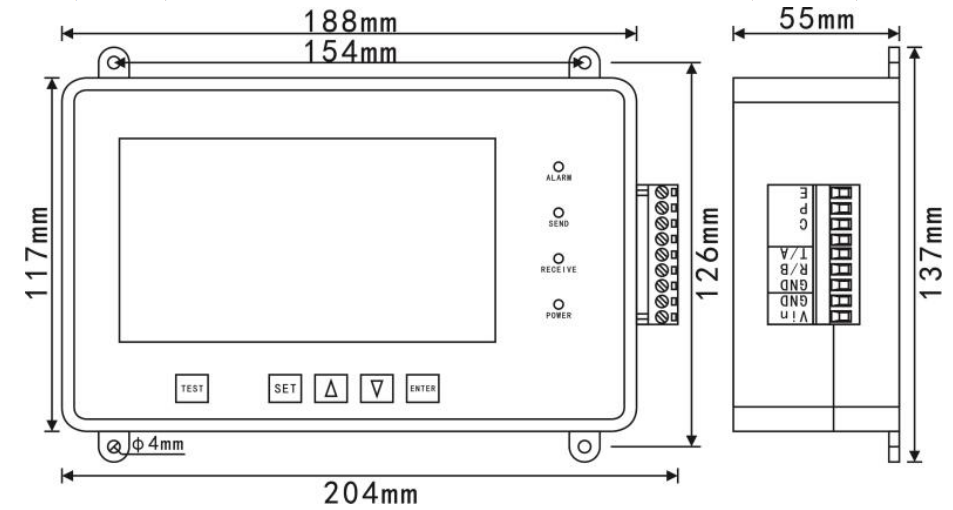

■结构尺寸
1、电源正接口(Vin)
2、电源地(GND)
3、通讯地(GND
4、RS232的R端/RS485的B端(R/B)
5、RS232的T端/RS485的A端(T/A)
6、预留备用端子(暂不使用)
7、C端(电流极)
8、P端(电压极)
9、E端(接地极)
10、液晶屏
11、报警批示灯(ALARM)
12、发送批示灯(SEND)
13、接管批示灯(RECEIVE)
14.、电源批示灯(POWER)
15、ENTER键
16.、向下键
17、向上键
18、SET键
19、TEST
20、装置孔
