■产品特色
●雷击计数、雷击功夫状态监测
●漏电流监测、温度、湿度状态监测
●雷击能量，雷击波形监测
●RS485、网线、无线传输方式
征询热线： 18928848650 ■产品用处
LF BLQ-ZXLC高压避雷器在线监测器实时监测系统，由避雷器采集单元与数据处置单元组成。避雷器采集单元可实时监测高压避雷器工作状态，重要监测状态蕴含全电流、容性电流、阻性电流、表表温度、雷击波形、雷击能量、雷击次数等。数据处置单元持久对避雷器数据进行分析、预测、评估风险做出预警，可实时发现避雷器由污秽或内部受潮引起的瓷套泄漏电流或绝缘杆泄漏电流增大等问题，有足够的功夫发展守护打算，减轻风险，预防发滋变乱。
■产品特点
● 高精度穿心互感器，自动切换电流档位实现高精度丈量。
● 避雷器在线检测器选取数字算法，有效滤除现场滋扰。
● 使用高速采集器件，采集天然雷电流波形，监测避雷器雷电流全方位参数。
● 选取更安全的、非接触式红表测温方式，监测避雷器表表温度，与环境温度推算出温差，更正确 的把握高压避雷器运行温升。
● 避雷器在线监测报警系统采集散布式装置，当场丈量、数字传输削减传输滋扰。
● 氧化锌避雷器在线监测能够预先设定告警阀值，实时监测数据超过阀值推送告警信息
● 选取先进的电磁兼容设计，超低辐射，满足国标和欧盟尺度的要求。
■技术参数
| 型 号 项 目 | LF BLQ-ZXJC | |
| 漏电流 | 监测方式 | 电磁感应 |
| 监测领域 | 全漏电流：100μA-10mA误差±10% 容性漏电流：100μA-10mA误差±10% 阻性漏电流：10μA-5mA误差±10% | |
| 防雷器温度 | 监测方式 | 红表测温 |
| 监测领域 | -20℃～+100℃误差±5% | |
| 环境监测 | 环境温度 | -40℃～+80℃误差±0.5℃ |
| 环境湿度 | 0～+100%PH误差±2% | |
| 雷击监测 | 雷击纪录方式 | 波形 |
| 峰值 | 0．5kA～20 kA误差±10% | |
| 能量 | mAs | |
| 雷击功夫纪录 | 纪录雷击产生时的年月日时辰秒 | |
| 环境前提 | 工作温度 | -25℃～+70℃ |
| 贮存温度 | -40℃～+80℃ | |
| 相对湿度 | 5～95%PH无凝露 | |
| 其它 | 没有导电尘埃和侵蚀性气体，没有爆炸危险 | |
| 安规 | 尺度 | 切合GB4943-2001和IEC60950尺度 |
| 防雷 | 电源输入 | 波形：10/700μA、幅值1Kv，正负极性各5次，距离1min |
| 通讯RS485 | 波形：10/700μA、幅值1Kv，正负极性各5次，距离1min | |
| 输入个性 | 额定输入电压 | 220VAC±20%50Hz |
| 整机功耗 | 5W | |
| 其它 | 防护等级 | IP67 |
| ROHS要求 | 满足ROHS指令要求 | |
| 机械参数 | 尺寸 | 600mm*500 mm *67 mm |
| 沉量 | 0.5KG，不含包装 | |
| 装置方式 | 主机 | 机架式装置 |

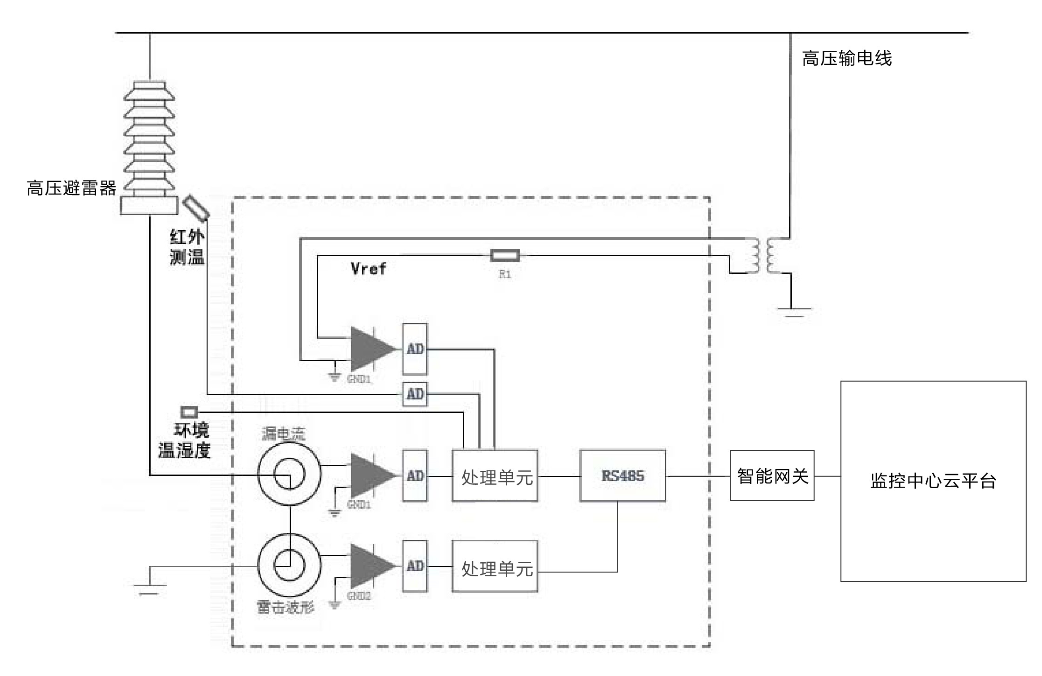

■采集部门硬件框图
